Raspberry Pi Pico W（以下、Pico W） と スマートフォンアプリ（iPhone、android）とが、高度な BLE（Bluetooth Low Energy）通信によりスマートな連携をして、温度監視を行うＩｏＴソリューションを提供いたします。
（ iPhone アプリの説明動画 ）（ iPhone App Explainer Video (English Version) ）

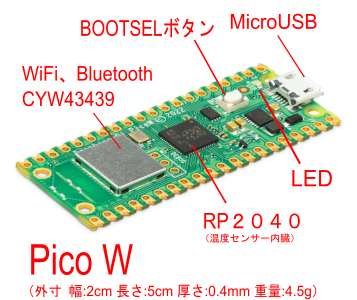

Pico W は、無線チップ CYW43439を搭載した Wi-Fi と Bluetooth 通信機能を持つ、安価（1,500円くらい）な市販のマイコンボードです。
Pico W には、当社で開発した無料のファームウェア（ GitHub からダウンロード ）を搭載します。
スマートフォンアプリも、当社で開発したもので App Store、Google Play から無料でダウンロードできます。（一部機能は、有料です。）

Pico W は、Raspberry Pi 財団が独自開発した高性能なマイコンチップ「RP2040」を搭載し、2.4GHz Wi-Fi 及び、Bluetooth 5.2 の無線通信機能を標準装備した超小型のマイコンボードです。



ＩｏＴソリューションに関する お問い合わせは、下記までお願いします。

ＩｏＴソリューションに関する お問い合わせ
お気軽にお問い合わせください。



主な機能は、

  1. リアルタイムな温度モニター（アドバタイズ連動）
    アプリを起動するだけで、Pico W から発信されるアドバタイズデータ（温度測定値）を受信して、画面上に表示します。
    ペアリング操作の手間なく、現在の温度測定値をスマートフォンの画面上で確認することができます。
    複数の Pico W 毎の温度測定値を、同時にモニターできます。（Pico W は、設定された装置名で表示されます。）
  2. Pico W への設定
    Pico W の装置名（識別名）、測定間隔（分単位）、リファレンス電圧値、温度監視の有無、LINE通知有無などを、スマートフォンアプリから簡単に設定可能です。
    Pico W の RP2040 に内臓されている温度センサーは、精密な気温測定用には作られていません。個体差もあります。リファレンス電圧値（ 3.3V ）を変更して調整してください。
    設定値は、Pico W のフラッシュメモリに記録されますので、電源を切っても設定値は消えません。
    Pico W 上の LED の点灯・消灯をすることができます。
  3. 温度データの記録
    Pico W は、指定された測定間隔で温度を計測してメモリに記録します。
    最大１０２４件のデータが記録されます。測定間隔を１０分に設定した場合には、約７日分の温度を計測できます。１０２４件を超えた場合には、最古のデータから上書きされます。
    １件のデータは、測定日時（年月日、時分秒）と測定温度値で構成されます。
    測定日時は、Pico W にはシステムタイムがありませんので、スマホアプリと接続した時にスマホアプリのシステムタイム（年月日時分秒）が渡され、Pico W のファームウェアがカウントアップして作成しています。
    現在記録されているデータ件数を、スマホアプリから確認することができます。
    電源が切れた場合には、記録されたデータは破棄されてしまいますのでご注意ください。
  4. 温度データのダウンロード
    スマートフォンアプリからのダウンロード要求により、Pico W に記録された温度測定値データをBLE 通信経由でダウンロードして、スマートフォンにファイルとして保存します。
    ファイル名は、年月日-時分秒.txt （ ダウンロードした年月日時分秒です。 ）になります。
    ダウンロードされたファイルは一覧表示（日付順）されますので、画面上で照会したり、共有機能によりメール添付送信や Numbers アプリとの連携などができます。
    削除機能もありますので、不要なファイルは削除してください。
  5. 温度異常が発生した場合には、Pico W から LINE通知することができます。
    ただし、この機能を利用するには、Wi-Fi 環境及び LINE API URL などの別途手続きが必要です。
  6. 多国語対応
    スマートフォン上の言語は、日本語、英語、中国語の簡体字、韓国語に対応していますので、設定メニューから切り換えることができます。
  7. その他
    スマートフォンの画面表示は、ライトモードとダークモードに自動対応していますが、手動で切り換えることもできます。

こんな方におすすめ

  • 環境温度の推移（ビニールハウス、実験室など）を観測したい方
  • ご自宅のお部屋の温度を調べたい方
    不在時に、ペットがいる部屋の温度を確認したい方
    冷蔵庫内の温度を確認したい方（密閉ケースを使用して結露対策をすれば、リアルタイムな温度を確認できます。ポータブル電源が必要です。）
  • BLE 通信を活用したポータブルな温度データロガーをお探しの方
  • Pico W を使用した自作の温度測定システムを運用されている方

ご利用にあたっては、以下のものが必要です。

  • Pico W には、当社で開発した無料のファームウェアが必要です。
    ファームウェア（ src_templogger.uf2 ）は、GitHub に公開されています。
    GitHub 上の SRC-Pico-W-firmware リポジトリ（ ファームウェアダウンロード ）にアクセスして、src_templogger.uf2 の右側にある 「 Download raw file 」ボタンをクリックしてください。 src_templogger.uf2 ファイルがダウンロードされます。
    パソコンと Pico W とを micro USB ケーブルで接続してダウンロードされたファイル（ src_templogger.uf2 ）を Pico W にコピーします。（ Pico W へのコピー手順動画 ）
  • Pico W を稼働させるための電源は、家庭用コンセントから供給するために、「USB Type-A と Micro-B（Micro USB）」ケーブルと、５V出力の一般的なUSB電源アダプタ（出力電流２A)が別途必要です。
  • BLE 通信を使用するためには、スマートフォンの Bluetooth バージョンは、5.0 以降が必要です。
  • スマートフォンアプリのインストールは、下記の QRコード から行ってください。


アプリ名：BLE_Temp.Logger
